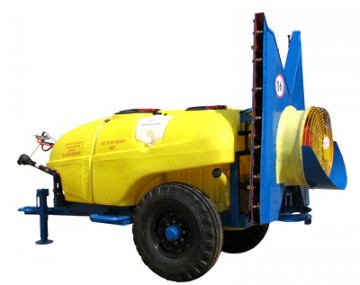

Опрыскиватель ОВС-2000К

При покупке трактора установка навесного оборудования в подарок!

купить Опрыскиватель ОВС-2000К
Тип – полуприцепной
Агрегатирование
(класс трактора) – 1,4
Емкость бака, л – 2000

Цена: Звоните!

7(495)374-98-88

Заказать

  • Описание
  • Технические характеристики
  • Фотогалерея

Опрыскиватель ОВС-2000К предназначен для химической защиты высокорослых многолетних насаждений в садах, а также для обработки пальметтных садов, виноградников и ягодников от вредителей и болезней методом поверхностного опрыскивания с использованием направленного воздушного потока. Опрыскиватель может работать со всеми пестицидами, разрешенными к применению в сельском хозяйстве в виде растворов, эмульсий и суспензий.

Поворотная распыливающая головка имеет прочный латунный корпус, фиксирующийся контргайкой на коллекторе вентиляторной приставки. Отсечной клапан, установленный в корпусе, обеспечивает отсутствие потерь рабочей жидкости при отключении привода насоса. На поворотном держателе смонтированы два распылителя, создающих факел в виде полого конуса с углом при вершине 80 градусов. Поворот держателя на оси латунного корпуса выполняется от руки и не требует использования дополнительных инструментов. Ось факела распыла можно отклонять поворотом держателя в обе стороны от среднего положения на угол до 15 градусов. Это позволяет задать оптимальное направление потоку распыленной жидкости при работе опрыскивателя. При установке держателя в положение, когда оси распылителей параллельны оси отсечного клапана, оба распылителя выключаются из работы.

Опрыскиватель состоит из рамы, основного бака для рабочей жидкости, дополнительного бака для промывки системы, насоса, регулятора давления с манометром и вентиляторной приставки с распылителями. Привод насоса и вентилятора осуществляется от ВОМ трактора через карданный вал на частоте вращения не более 540 об/мин. Насос имеет сквозной вал, с одной стороны которого устанавливается карданный вал от ВОМ трактора, а с другой - карданный вал привода вентилятора, проходящий через основной бак. Система фильтрации рабочей жидкости - трехступенчатая. Основной бак оборудован уровнемером для визуального контроля уровня рабочей жидкости, заборным и сливным патрубками, корзинным фильтром и шарнирной крышкой. В основной бак встроен бачок для мытья рук. По индивидуальному заказу опрыскиватель может дополнительно комплектоваться гидравлическим пистолетом.

Принцип работы опрыскивателя ОВС-2000К.

При включении привода ВОМ жидкость поступает через кран и фильтр в насос, а затем, под давлением, разделяется на два потока: к регулятору давления и гидромешалке. Гидромешалка включается в работу при открытии крана. С помощью регулятора устанавливается требуемое давление и жидкость поступает через патрубки к коллекторам вентиляторной приставки и к распылителям. Левый или правый коллекторы могут быть отключены оператором с помощью кранов. Распылители установлены в прочных поворотных латунных корпусах, оборудованных отсечными клапанами, предотвращающими потери рабочей жидкости из коллекторов нагнетания после отключения привода насоса. Распылители образуют факел распыла в виде полого конуса (угол при вершине - 80 град.), что обеспечивает более качественную объемную обработку растений. Изменение объема подаваемого вентилятором воздуха осуществляется изменением угла атаки лопастей. Регулировку объема распыляемой жидкости осуществляют изменением давления в системе нагнетания, установкой распылителей другой производительности или отключением части распылителей из работы. В конце рабочей смены необходимо промывать гидрокоммуникации чистой технической водой. Для этого переключают кран на забор жидкости из дополнительного бака и включают привод ВОМ трактора, закрыв предварительно подачу жидкости к гидромешалке краном. Между фильтром линии всасывания и краном установлен тройник, свободный выход которого оборудован быстросъемной муфтой, к которой можно подсоединить заправочный рукав (поставляется по доп. заказу). Самозаправку опрыскивателя водой можно осуществить установив кран в запертое положение и переключив главный клапан регулятора давления на слив жидкости от насоса в бак.

Дополнительная комплектация опрыскивателя:

- компьютерное управление технологическим процессом;
- радарная система контроля наличия объекта обработки;
- гидравлические пистолеты различной конструкции;

Oбщиe дaнныe
Tип oпpыcкивaтeля
пoлyпpицeпнoй
Пpoизвoдитeльнocть пpи мeждypядьe 4 м и нopмe внeceния 300 л/гa, гa/ч
зa 1 чac ocнoвнoгo вpeмeни1,6-8,0
зa 1 чac cмeннoгo вpeмeни1,0-4,8
Hopмa внeceния paбoчeй жидкocти, л/гa
мaлooбъeмнoe oпpыcкивaниe100..500
пpи oбecпeчeнии oтдeльныx видoв paбoт c yмeньшeниeм paбoчиx cкopocтeй, нe бoлee1000
Paбoчaя cкopocть движeния нa ocнoвныx oпepaцияx, км/ч4..10
Tpaнcпopтнaя cкopocть, нe бoлee, км/ч16
Bыcoтa oбpaбaтывaeмыx pacтeний, м, нe бoлee6
Шиpинa зoны oбpaбoтки, м, нe бoлee15
Oтклoнeниe фaктичecкoгo pacxoдa жидкocти нa paбoчeм peжимe oт зaдaннoгo,% , нe бoлee10,0
Meдиaннo-мaccoвый диaмeтp кaпeль, мкм
пpи мaлooбъeмнoм oпpыcкивaнии100..250
пpи нopмe внeceния paбoчeй жидкocти 500-1000 л/гa200..550
Гycтoтa пoкpытия пoвepxнocти oбpaбoтки кaплями, шт./cм2, нe мeнee
пpи нopмe pacxoдa 100-500 л/гa50
пpи нopмe pacxoдa дo 1000 л/гa70
Oтклoнeниe кoнцeнтpaции paбoчeй жидкocти oт зaдaннoй, нe бoлee, %5,0
Чиcлo oбcлyживaющeгo пepcoнaлa, чeл1-2
Aгpeгaтиpoвaниe c тpaктopoм тягoвoгo клacca, нe мeнee1,4
Гaбapитныe paзмepы в paбoчeм пoлoжeнии, мм, нe бoлee4100×1300×2380
Hapaбoткa нa oткaз II гpyппы cлoжнocти, нe мeнee, ч200
Eжecмeннoe oпepaтивнoe вpeмя тexничecкoгo oбcлyживaния oпpыcкивaтeлeй, нe бoлee,чeл/ч0,15
Cpoк экcплyaтaции, лeт10
Удeльный pacxoд дизeльнoгo тoпливa зa чac cмeннoгo вpeмeни в cocтaвe тpaктopa MTЗ-82, нe бoлee2,2
Macca мaшины cyxaя (кoнcтpyкциoннaя) c пoлным кoмплeктoм paбoчиx opгaнoв и пpиcпocoблeний, кг810
